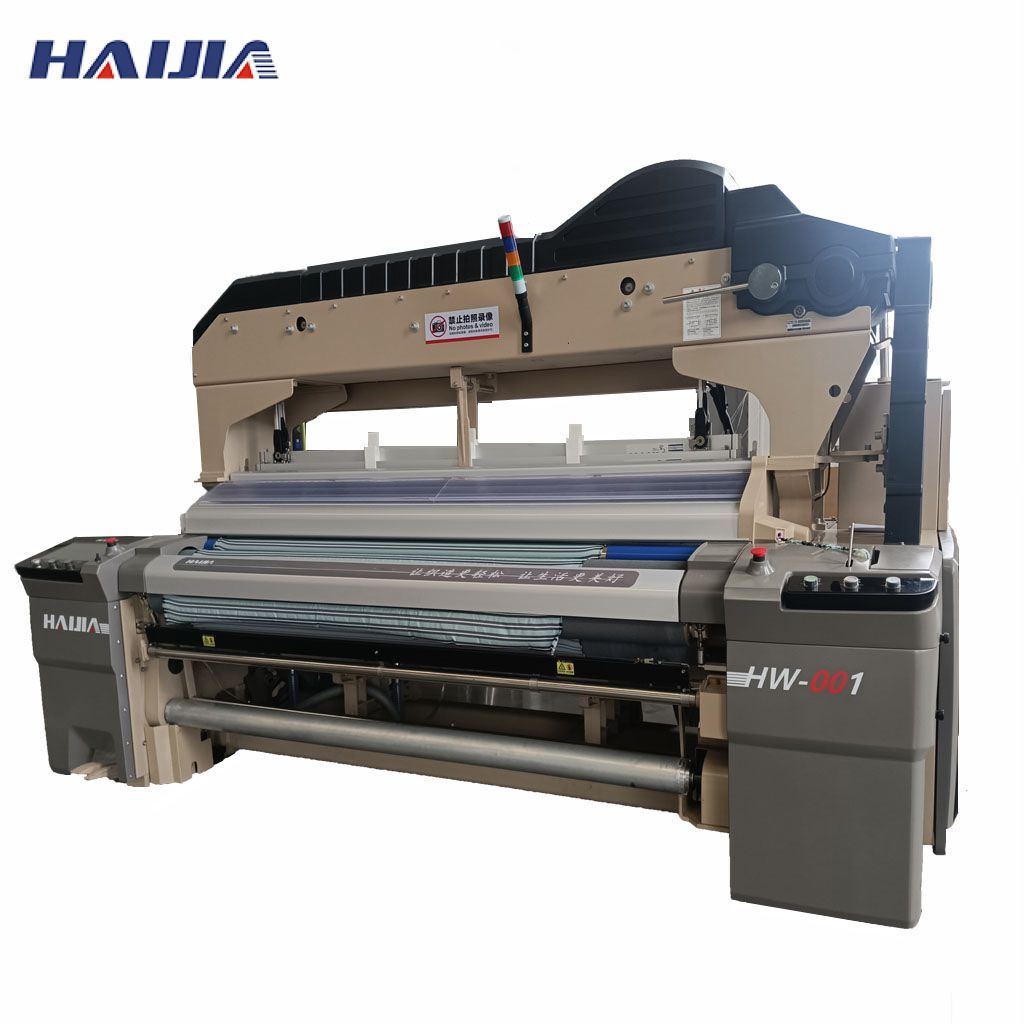

Máy dệt thoi bằng tia nước HW-001 tốc độ cao với vòi phun đôi

Mẫu xe này có cấu trúc khung và chế độ truyền động hoàn toàn mới, đạt được khả năng sản xuất đồng thời tia nước và tia khí trên cùng một nền tảng, đồng thời các bộ phận tương thích giữa tia nước và tia khí có thể đạt trên 90%. Các cấu trúc buông, cuộn và đập được thiết kế mới làm giảm chuỗi truyền động, làm cho nó đơn giản hơn, tạo điều kiện thuận lợi cho việc bảo trì và giảm đáng kể khả năng xảy ra hiện tượng đỗ xe và bánh răng chật hẹp.
Model này có thể thích ứng với nhu cầu sản xuất của nhiều loại vải có mật độ cao, trọng lượng nặng và siêu rộng khác nhau, đồng thời đạt được vận hành tốc độ cực cao, với tốc độ tối đa trên 1500 vòng/phút.

Số:
Tình trạng sẵn có:





Tin nhắn của bạn Thêm vào giỏ điều tra

Mẫu:
HW-001
Nhãn hiệu:
HAIJIA

Mô tả sản phẩm

1 (1)

Thông số sản phẩm

KHÔNG.	Mục	Thông số kỹ thuật
1	Chiều rộng sậy hiệu quả (cm)	Chiều rộng sậy bình thường: 0---65cm(≤230cm); 0---85cm( ≥280cm)
2	Chế độ khởi động	Động cơ truyền động trực tiếp; Ổ đĩa động cơ siêu khởi động (Tùy chọn)
3	Công suất động cơ	2.2KW, 2.7KW, 3.0KW, 3.7KW, 4.5KW, 6.5KW
4	Chạy hoạt động	Nút thao tác một tay ； Nút thao tác hai tay (Tùy chọn)
5	Bơm	Bơm đơn; Bơm đôi (Tùy chọn)
6	vòi phun	Vòi phun bình thường, vòi phun hình chữ 'U'
7	Rụng tay quay	Loại 4 mảnh; Loại 6 mảnh; Loại 8 mảnh (Tùy chọn)
8	Đổ cam tích cực	Loại 6,8,10 mảnh,loại 12,14 mảnh (Tùy chọn)

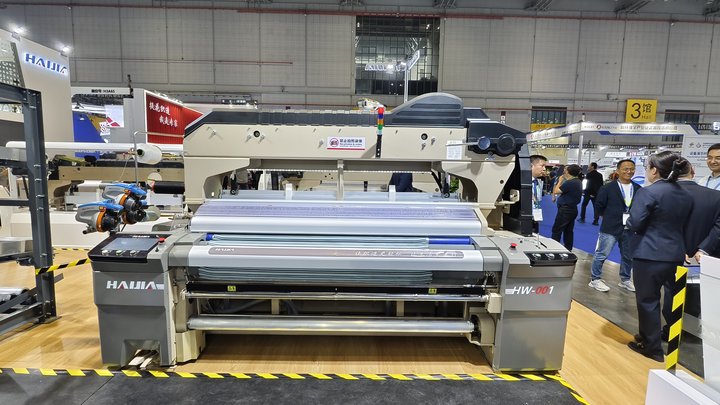

Máy dệt thoi chạy bằng tia nước dòng HW-001

Dệt tia nước dòng HW-001 đã được tăng cường mạnh mẽ ở thân máy bay;

Thích ứng với việc dệt hầu hết các loại vải; chẳng hạn như vải denier siêu mịn, vải cản sáng mật độ cực cao, vải túi khí, v.v.

Nó cũng đã được cải thiện rất nhiều về khả năng chống thấm nước và có thể được sử dụng rộng rãi trong dệt các loại vải khác nhau. Tốc độ tối đa có thể đạt tới 1500RPM.

Lấy vải 75D làm ví dụ, mật độ sợi ngang cao nhất là 80 con thoi/cm2 (205 sợi/inch)

001

Mô tả sản phẩm

Tia nước, Khung và cấu trúc truyền động tương thích với tia nước

Khung và cấu trúc truyền động tương thích với tia nước/phản lực khí

Khung mạnh hơn:

1. Dầm phía trước được làm bằng ống thép cường độ siêu cao tiết diện lớn, ba trụ đỡ còn lại là kết cấu ống hình chữ nhật tiết diện lớn.
2. Nhiều cấu trúc giằng bốn mặt ở giữa cố định chắc chắn bốn dầm và hộp đập với nhau.
3. Bảng tường phía trên là thiết kế linh hoạt không có kết cấu hộp số, bảng tường phía dưới là thiết kế bán mở không có kết cấu hộp số (trừ các lỗ mặt bằng).

Cấu trúc khung vững chắc ở trên đáp ứng nhu cầu sản xuất tốc độ cực cao của vải dệt mật độ cao và trọng lượng nặng. Nó có cấu trúc chắc chắn và độ rung thấp. Cấu trúc không có hộp số giúp tránh được chi phí bảo trì cao do hư hỏng do nước.

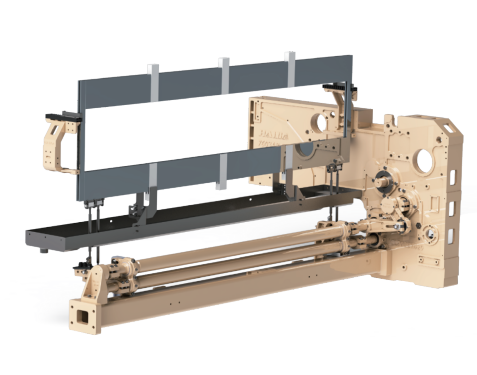

Cấu trúc mở trơn mới

1. Cấu trúc dẫn động một mặt, hai thanh kết nối nâng và dây đai được lắp đặt ở hai bên của tấm tường phía dưới và cách xa bể chứa nước, giúp giảm hư hỏng do nước xâm nhập vào ổ trục.
2. Mỗi thanh kết nối truyền động, trục đỡ, thanh nâng, chốt kết nối và ống lót được thiết kế lại để có độ bền cao hơn và chống mài mòn tốt hơn. Mỗi mô hình ổ trục truyền động được mở rộng và có khả năng chịu lực lớn hơn.
3. Bánh răng truyền động của máy đổ trục khuỷu được xử lý cực kỳ chính xác, chịu mài mòn tốt hơn, chia lưới bánh răng chính xác và độ ồn thấp.
4. Vòng bi và ống lót của tất cả các bộ phận truyền động của khung lành có thể đạt được sự bôi trơn tập trung và thường xuyên.
Thiết kế trên đảm bảo tuổi thọ lâu dài của bộ phận mở trơn khi vận hành ở tốc độ cực cao.

Hệ thống thả vải tự động

Hệ thống thả vải hoàn toàn tự động, hệ thống điều khiển khung dệt đưa ra các hướng dẫn theo chiều dài vải đã đặt. Sau khi máy dệt nhận được tín hiệu thả vải, nó sẽ tự động cắt vải và nhả con lăn vải, sau đó được AGV vận chuyển về kho.

Loại hộp xả mới

1. Hộp tuabin, tua bin và thanh cuộn được thiết kế mới có độ chính xác cao được làm bằng thép hợp kim có độ bền cao và chống mài mòn để đảm bảo độ chính xác của truyền động.
2. Mỗi ổ trục trên bánh tuabin được bôi trơn bằng bể dầu.
3. Hộp số xoắn ốc được sử dụng trong hộp số truyền động để tăng khả năng chịu lực, phù hợp hơn khi vận hành tốc độ cao và có khả năng chống mài mòn cao hơn.4
. Các mô hình vòng bi trong hộp được mở rộng và khả năng chịu lực được tăng gấp đôi. Những cải tiến về kết cấu trên giúp hộp nhả có tuổi thọ dài hơn, khả năng chịu tải cao hơn và độ chính xác truyền động cao hơn.

Hệ thống kiểm tra trực quan tình trạng đứt sợi dọc

Camera tự động tuần tra và phát hiện, đồng thời khi phát hiện thấy đứt sợi dọc, camera sẽ nhanh chóng gửi tín hiệu dừng đến máy dệt. Sau khi máy dệt dừng, người vận hành máy dệt nhanh chóng được gọi đến để khắc phục sự cố, rút ngắn thời gian sửa chữa đứt sợi dọc một cách hiệu quả, giảm đáng kể việc tạo ra các loại vải bị lỗi và giảm cường độ lao động trong quá trình kiểm tra tuần tra của người vận hành máy dệt.

Không cần bảo trì

1. Cấu trúc truyền động chính, hộp nhả, hộp nạp và cấu trúc bánh răng leno đều được bôi trơn bằng bể dầu và máy thay dầu được sử dụng để thay dầu bôi trơn nhanh chóng, có hiệu quả bảo trì cao, kéo dài chu kỳ thay dầu và không cần bảo trì trong suốt chu kỳ, hộp số thứ cấp. Cấu trúc áp dụng bôi trơn tập trung tự động, loại bỏ việc bảo trì thủ công.
2. Cấu trúc truyền động mô-đun giúp việc thay thế và bảo trì các bộ phận trở nên đơn giản, hiệu quả và chi phí thấp.

Giới thiệu công ty

HAIJIA Machinery được thành lập năm 1995 và có trụ sở chính đặt tại Thanh Đảo, Trung Quốc. Gần 30 năm phát triển không ngừng, Với sự nỗ lực không ngừng nghỉ, sản phẩm của chúng tôi đã được xuất khẩu tới hơn 30 quốc gia trên thế giới. Hiện tại, Haijia Machinery đã thành lập một nhóm doanh nghiệp cạnh tranh quốc tế tích hợp dịch vụ R&D, thiết kế, sản xuất, tiếp thị và hậu mãi. chúng tôi có hai nhà máy sản xuất thông minh, một nhà máy phụ trợ lớn, sáu văn phòng trong và ngoài nước và nền tảng dịch vụ Zhiduoduo SaaS cho phụ tùng máy dệt. Chúng tôi có bộ phận R&D bao gồm hơn 100 kỹ sư đang cải tiến và thu hút phạm vi hỗ trợ của chúng tôi. với hơn 600 nhân viên, diện tích 150.000 m2 và năng lực sản xuất hàng năm trên 20.000 chiếc.

d06c1a9d6a08e9835acfd41a2463a1e

Bao bì & Vận chuyển

6 (2)

Triển lãm của chúng tôi

Câu hỏi thường gặp

Giới thiệu về máy dệt tia nước

Câu hỏi : Máy dệt tia nước có thể đạt được tốc độ quay bao nhiêu?
Trả lời : Tốc độ quay của máy dệt có liên quan đến các yếu tố như chiều rộng sậy, loại vải và thông số kỹ thuật của sợi. Mẫu 8010 của chúng tôi được thiết kế để quay với tốc độ tối đa 1200 vòng/phút, nhưng có thể thay đổi đôi chút tùy thuộc vào loại vải.

Câu hỏi : Công suất tiêu thụ của máy dệt tia nước là bao nhiêu?
Trả lời : Mức tiêu thụ điện năng của máy dệt tia nước có liên quan đến công suất động cơ thích hợp, thường là từ 2,2 kw đến 4,5 kw. Người dùng có thể lựa chọn lắp đặt trục quay có động cơ, giúp tiết kiệm điện năng hơn 20% - 25% so với động cơ không đồng bộ thông thường.

Câu hỏi : Máy dệt tia nước tiêu thụ bao nhiêu nước mỗi ngày?
Trả lời : Lượng nước tiêu thụ của máy dệt tia nước có liên quan đến tốc độ dệt, hiệu suất vận hành cũng như mật độ sợi dọc và sợi ngang của vải. Nói chung, lượng nước tiêu thụ trung bình hàng ngày trong 24 giờ là 3-5 tấn. Máy dệt tia nước với hệ thống xử lý tuần hoàn nước có thể đạt được 100% tái chế nước.

Câu hỏi : Máy dệt tia nước có thể sản xuất những loại vải nào?
Trả lời : Máy dệt tia nước được sử dụng rộng rãi trong lĩnh vực sợi hóa học, các sản phẩm mật độ cao phổ biến như vải quần áo, sản phẩm dệt may gia đình, vải thun, vải bóng râm, vải hành lý, vải lót và vải lông tơ có thể được dệt bằng máy dệt tia nước.

Câu hỏi : Giá là bao nhiêu?
Trả lời : Hiện tại, chúng tôi đã phát triển 3 dòng máy dệt tia nước khác nhau, với mức giá dao động từ 9000 USD đến 30000 USD. Tùy theo mật độ vải của người dùng, chúng tôi đề xuất mẫu phù hợp cho bạn.

Giới thiệu về Haijia

Câu hỏi: Công ty của bạn đã sản xuất máy móc được bao lâu rồi?
Trả lời : Kể từ khi thành lập vào năm 1995, Haijia đã tập trung vào R&D và sản xuất máy dệt tia nước và máy dệt khí trong 30 năm, cung cấp 180.000 máy đến 30 quốc gia và khu vực trên toàn thế giới, với thị phần đứng đầu trong ngành trong mười năm liên tiếp.

Câu hỏi : Tuổi thọ của máy haijia là bao lâu?
Trả lời : Máy dệt Haijia được sản xuất bằng thiết bị xử lý hàng đầu của ngành và có quy trình phun điện di tiên tiến nhất trong ngành. Khả năng chống ăn mòn và chống rỉ sét của máy đã được cải thiện rất nhiều và tuổi thọ của máy cao hơn 2-3 lần so với các nhãn hiệu khác. Hiện nay, ngày sản xuất của máy vận hành trên thị trường có thể bắt nguồn từ năm 2010.

Câu hỏi : Máy được bảo hành bao lâu?
Trả lời : Thời hạn bảo hành tiêu chuẩn của ngành là một năm và thời gian bảo hành của máy xuất khẩu sẽ được kéo dài thích hợp thêm 2-3 tháng tùy theo thời gian hành trình.
